PCB，作为现代电子设备中不可或缺的一部分，其质量和稳定性对于整个设备的性能至关重要。然而，PCB也有其害怕的事物，它们对PCB的稳定性和寿命构成了威胁。那么，PCB最害怕遇到什么呢？

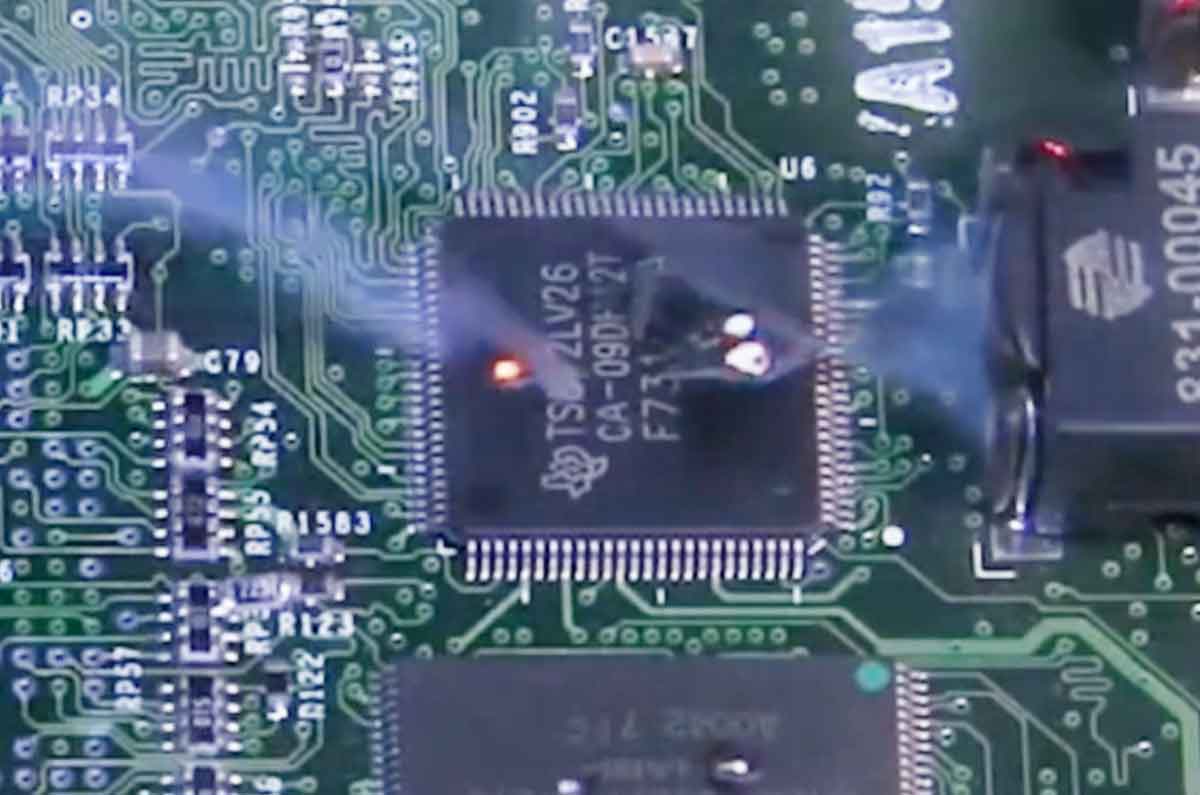

首先，静电放电是PCB的头号敌人。它是一种看不见的杀手，能够在瞬间产生高达数千伏的电压，足以对PCB上的元件造成严重损坏。静电放电通常在干燥的环境中产生，因此，为了防止静电放电对PCB造成损害，我们需要在使用防静电的手套和工具，并且在包装材料上也应做好防静电措施。

其次，湿度和水分也是PCB的劲敌。水分会导致PCB吸收水分，进而引发变形、短路和腐蚀等问题。为了保护PCB免受湿度和水分的影响，我们需要在干净的环境中存放和使用PCB，并及时清理其表面的灰尘和污渍。

此外，物理损伤也是PCB的一大隐患。不当的搬运和安装过程可能导致线路板上的元件或线路出现断裂、脱落或变形等问题。为了避免物理损伤，我们需要小心处理和安装PCB，避免对其施加过大的力量和压力，并确保其不会暴露在极端的温度或震动环境中。

值得一提的是，混压PCB是现代电子行业中的一种创新产品。它结合了两种或更多种板材的优点，如FR24、聚酰亚胺FR24、陶瓷FR24和铝基板等。这种混压PCB在航空航天、国防、医疗和通信等行业越来越受欢迎，因为这些行业对产品的可靠性和微型化要求很高。混压PCB的优势主要表现在以下几个方面：

1. 提升性能：利用不同基材的特性，混压PCB可以实现最佳的性能和效率。例如，某些基材具有优良的热管理能力，而其他基材则适合信号传输或功率分配。通过将它们结合在一起，我们可以得到一个性能卓越、功能齐全的电路板。

2. 设计的灵活性：混压PCB提供了更多的设计和材料选择灵活性。随着电子设备不断向小型化发展，对紧凑而高效的PCB的需求也在增加。混压PCB可以满足这种需求，为设计师提供更多的自由度，让他们能够创造出更小巧、性能更强大的产品。

3. 多功能性：混压PCB的一大优势是能够在一块板上集成多种功能。这不仅可以简化系统设计，减少产品的尺寸和重量，还可以提高整个系统的可靠性。在真空贴膜机应用中，通过将多个功能集中在一个电路板上，我们可以减少外部连接和组件的数量，从而降低故障风险和维护成本。

总之，静电放电、湿度和水分以及物理损伤是PCB最害怕遇到的问题。为了确保PCB的性能和稳定性，我们需要采取适当的措施来应对这些威胁。同时，混压PCB作为一种创新的电路板类型，具有许多优势，可以满足现代电子行业的高可靠性和微型化需求。随着技术的不断进步和应用需求的多样化，混压PCB将在更多领域得到广泛应用和认可。
