使用真空贴膜机制作PCB的干膜和湿膜在生产流程中的应用

在电子制造过程中，干膜和湿膜是两种常用的抗蚀材料，它们在生产流程中发挥着重要作用。干膜是一种水溶性阻剂膜，其厚度一般为1.2mil、1.5mil和2mil等，由聚酯保护膜、聚乙烯隔膜和感光膜三层组成。湿膜则是一种单组分液态感光膜，主要由高感光树脂、感光剂、色料、填料及少量溶剂组成，具有抗蚀性和抗电镀性。

干膜成像法是一种常用的生产流程，包括前处理、压膜、曝光、显影、蚀刻和去膜等步骤。前处理是为了去除铜面上的污染物，增加铜面的粗糙度，以利于后续的压膜制程。压膜则是将经处理之基板铜面贴上抗蚀干膜，通过热压方式实现。曝光是将原始底片上的图像转移到感光底板上，利用抗蚀剂中的感光起始剂吸收光子分解成游离基，引发单体发生交联反应生成不溶于稀碱的空间网状大分子结构。显影则是用碱液将未发生化学反应之干膜部分冲掉，而蚀刻则是利用药液将显影后露出来的铜蚀掉，形成内层线路图形。最后一步去膜则是利用强碱将保护铜面之抗蚀层剥掉，露出线路图形。

在干膜成像法的生产流程中，各个步骤都有其特定的控制要点。例如，在前处理过程中，需要控制磨板速度、磨痕宽度和水磨实验等参数；在压膜过程中，需要控制贴膜速度、贴膜压力和贴膜温度等参数；在曝光过程中，需要保证对位精准、控制曝光能量和曝光光尺等参数；在显影过程中，需要控制显影速度、显影温度和显影压力等参数；在蚀刻过程中，需要控制蚀刻速度、蚀刻温度和蚀刻压力等参数；在去膜过程中，需要控制退膜温度和退膜溶液浓度等参数。

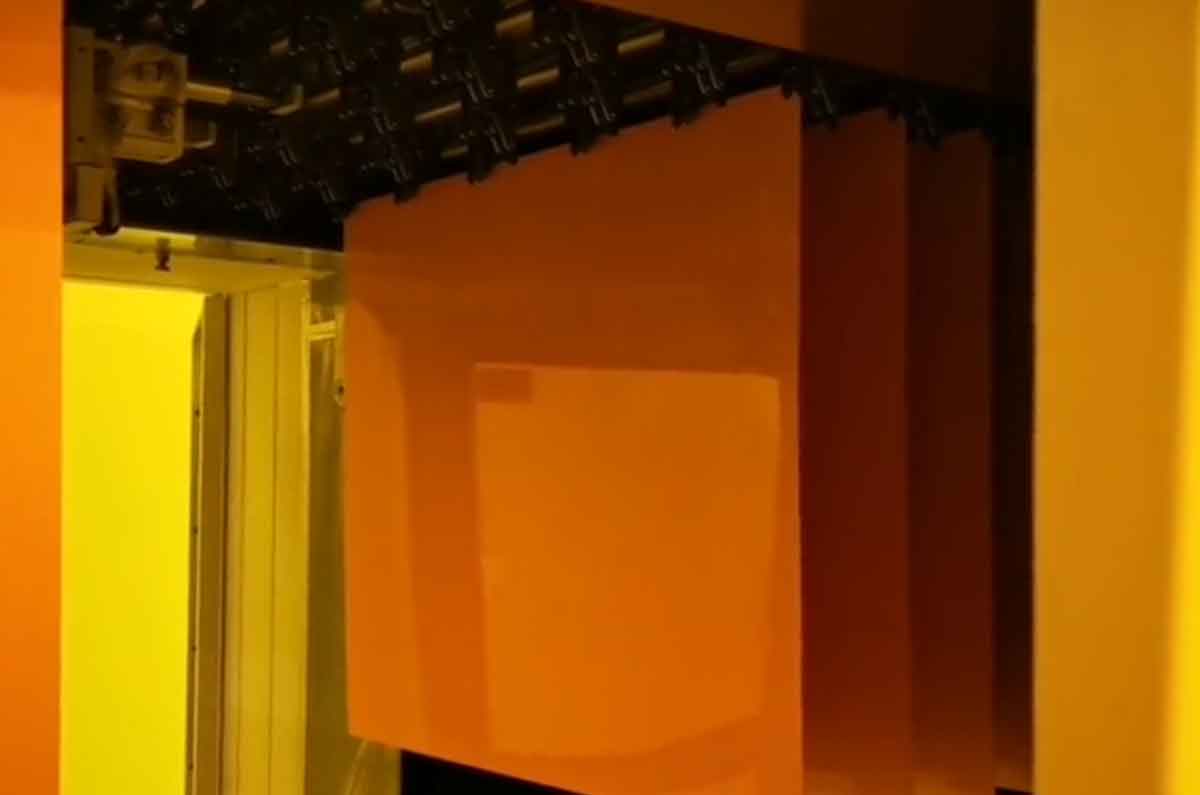

除了干膜成像法外，湿膜涂布也是电子制造过程中的一个重要环节。湿膜涂布是将湿膜涂覆在基材上的一种工艺，具有抗蚀性和抗电镀性。涂布方式有多种，如网印、喷涂等。在涂布过程中，需要控制涂布速度、涂布厚度、预烤时间和温度等参数，以保证湿膜的均匀性和附着力。

总之，干膜和湿膜在电子制造过程中扮演着重要的角色。了解干膜和湿膜的特点和应用，掌握其生产流程和工艺参数，对于提高电子产品的质量和生产效率具有重要意义。随着科技的不断发展，干膜和湿膜的应用领域还将进一步拓展，为电子制造行业带来更多的创新和发展机会。
