PCB布局和布线的最佳实践

MWIA 2024-01-20 PCB真空贴膜技术 1079 0

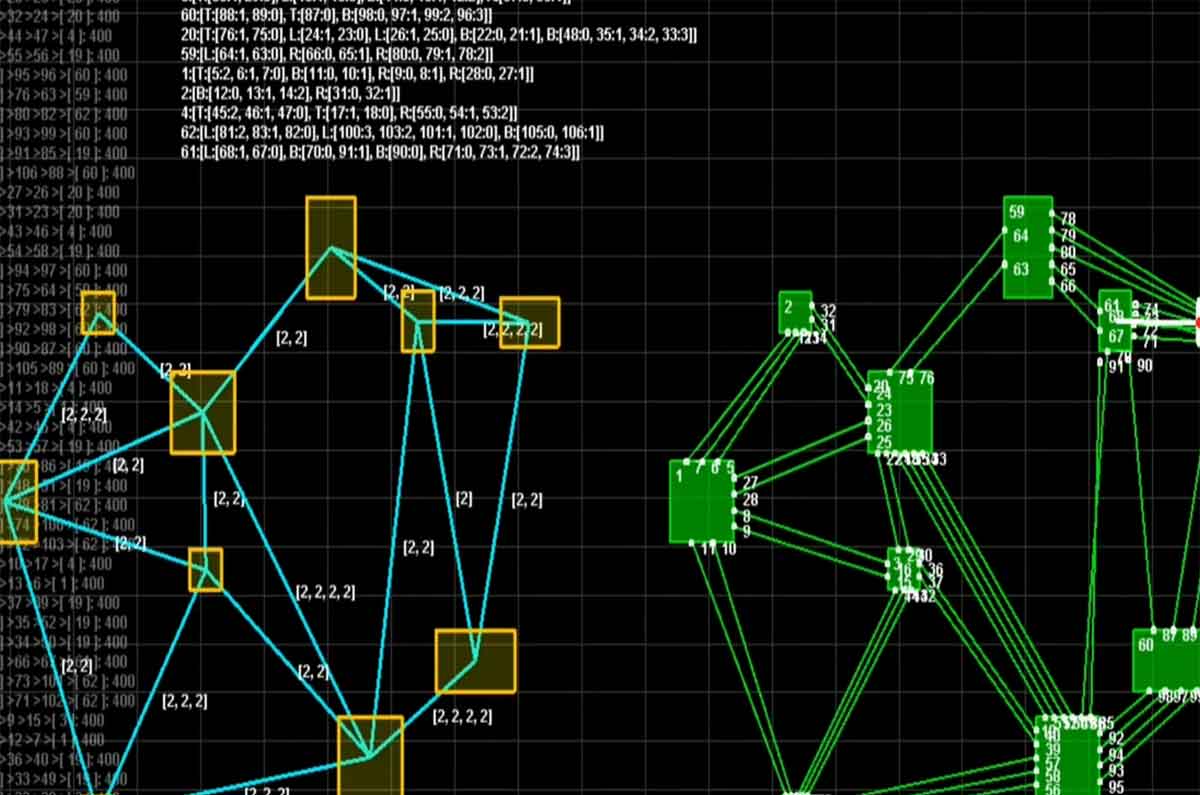

PCB布局和布线的最佳实践  第1张

印刷电路板PCB)布局与布线是电子设计过程中的核心环节,为确保设计的安全性与性能,需遵循特定原则及最佳实践。以下为一系列建议与准则:

1.熟悉设计规范与标准:熟悉如IPC-2152IPC-2221等行业标准,以确保遵循最佳实践。

2.提前规划布局:在设计初期,预先规划电路板尺寸、元件布局、连接器位置等,有利于减少后期修改及优化时间。

3.稳定供电与接地:为关键元件提供稳定供电与接地,并保证良好的接地与去耦效果。合理规划电源与地平面,降低电磁干扰。

4.关注信号完整性:重视高速信号线,实施适当的端接策略,如电阻端接、电容端接等。避免高速信号线过长,减少信号反射。

5.减少过孔与拐角:尽量减少过孔与直角拐角,降低信号延迟与串扰。如无法避免,可采用导孔与斜角拐角。

6.确保间距与隔离:确保关键元件间具备充足间距,防止相互干扰。并在高压元件周围设置隔离区,降低故障风险。

7.散热管理:针对高功率元件和热敏感元件,采取有效散热措施,如散热片、热传导材料等。

8.设置测试点:在关键元件和信号线上配备测试点,便于调试与测试。

9.避免交叉布线:尽量减少元件引脚与信号线的交叉布线,降低电磁干扰和信号串扰。

10.验证与优化:在布局与布线完成后,对电路板进行仿真与实际测试,验证性能与可靠性。根据测试结果进行相应优化。

遵循上述最佳实践,将有助于提升PCB布局与布线质量,确保设计的安全性与性能。
