PCB压膜机:电子制造中的膜保护专家,真空贴膜技术

MWIA 2024-01-18 PCB真空贴膜技术 1198 20

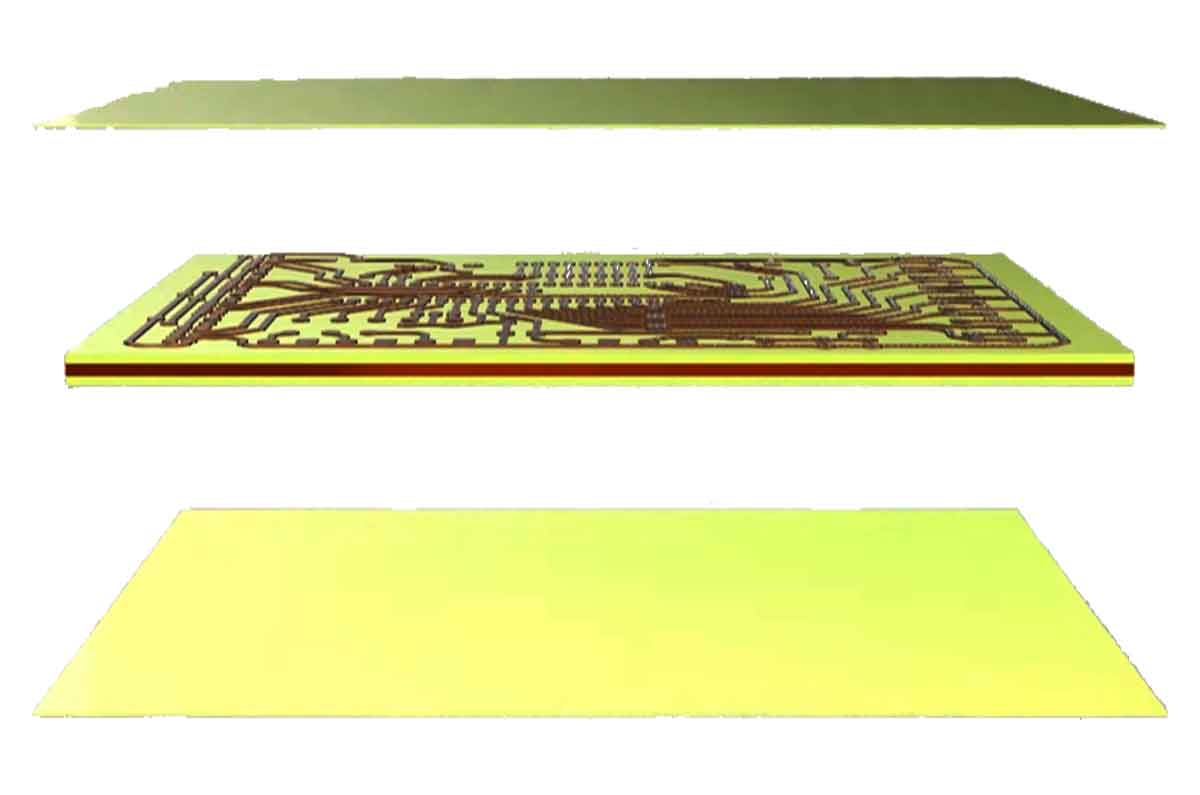

PCB压膜机:电子制造中的膜保护专家,真空贴膜技术  第1张

一、PCB压膜机(真空贴膜机)概述

PCB真空压膜机是一种先进的电子制造设备,主要用于PCB板的保护膜覆盖。其主要组成部分包括真空吸附系统、压膜系统和控制系统。在工作过程中,PCB板和膜被放置在压膜机工作台上,通过真空吸附系统使膜紧密贴合在PCB板上,最后通过压膜系统使膜与PCB板完全粘合。这种设备在电子制造业中具有广泛的应用,尤其在PCB制造和组装过程中。

二、PCB压膜机工作原理

1.保护膜从膜卷上卷下来,覆盖在PCB表面;

2.利用热压或冷压的方式将膜固定在PCB上;

3.膜与PCB表面紧密贴合,形成保护层。

三、PCB压膜机设备结构

1.膜卷架:用于支撑和固定膜卷;

2.膜卷张力控制系统:保持膜卷的张力稳定,确保膜的平整度;

3.膜卷传动系统:控制膜卷的进料速度和方向;

4.压膜装置:将膜与PCB表面紧密贴合;

5.温控系统:调节膜和PCB的温度,提高粘合效果;

6.压力控制系统:调整压膜过程中的压力,保证膜与PCB的粘合度;

7.  PLC控制系统:实现设备自动化运行。

四、PCB压膜方式

1.热压:通过加热膜和PCB,使膜与PCB表面粘合;

2.冷压:通过机械压力将膜与PCB表面紧密贴合。

五、PCB压膜机应用范围

PCB压膜机在电子制造业中具有广泛的应用,尤其在PCB制造和组装过程中。它可以为PCB提供保护膜,有效防止刮擦、化学物质侵蚀和湿气侵入,保证PCB的质量和使用寿命。

六、PCB压膜机优势和特点

1.高效:提高PCB的生产效率,缩短生产周期;

2.稳定:保证PCB质量,降低次品率;

3.可靠:延长PCB使用寿命,降低维修成本;

4.防静电、防尘、防潮:提供多功能的保护,确保PCB在恶劣环境下的稳定性;

5.自动化:操作简便,降低人工成本。

综上所述,PCB压膜机在电子制造业中发挥着重要作用,为PCB制造和组装提供高效、稳定、可靠的保护。随着科技的不断发展,PCB压膜机的技术也将不断完善,以满足日益增长的市场需求。
