增层法制作高密度内层连接（HDI）PCB技术是一种先进的印刷电路板（PCB）制造技术，旨在提升电路板的性能和功能。通过采用这种技术，可以实现更高的信号传输速度、更小的尺寸、更好的散热性能以及更低的重量。HDI（High-Density  Interconnect）PCB已成为高性能电子产品的首选，如通信设备、计算机、消费电子产品等领域。

增层法制作高密度内层连接（HDI）PCB技术具有以下主要特点：

1.  多层设计：通过增层技术，在同一PCB上增加多层布线层，从而实现更高的集成度和更高的信号传输速度。这有助于提高电子产品的性能和可靠性。

2.  小孔径：采用微孔（Micro  Via）技术，使得板上的信号层之间可以直接连接，减少了信号传输的延迟，提高了信号传输效率。

3.密集布线：通过精细的布线设计，实现高密度集成，提高PCB的集成度，进一步优化电子产品的性能。

4.薄型化：通过减少层数和优化设计，降低PCB厚度，使其更轻、更薄，有利于降低电子产品的整体重量。

5.  高性能材料：采用高性能的基材和导体材料，提高PCB的导电性能、散热性能和机械强度，有助于延长电子产品的使用寿命。

增层法制作高密度内层连接（HDI）PCB技术的关键步骤包括：

1.预处理：对原始基材进行表面处理，以确保后续工艺的顺利进行。

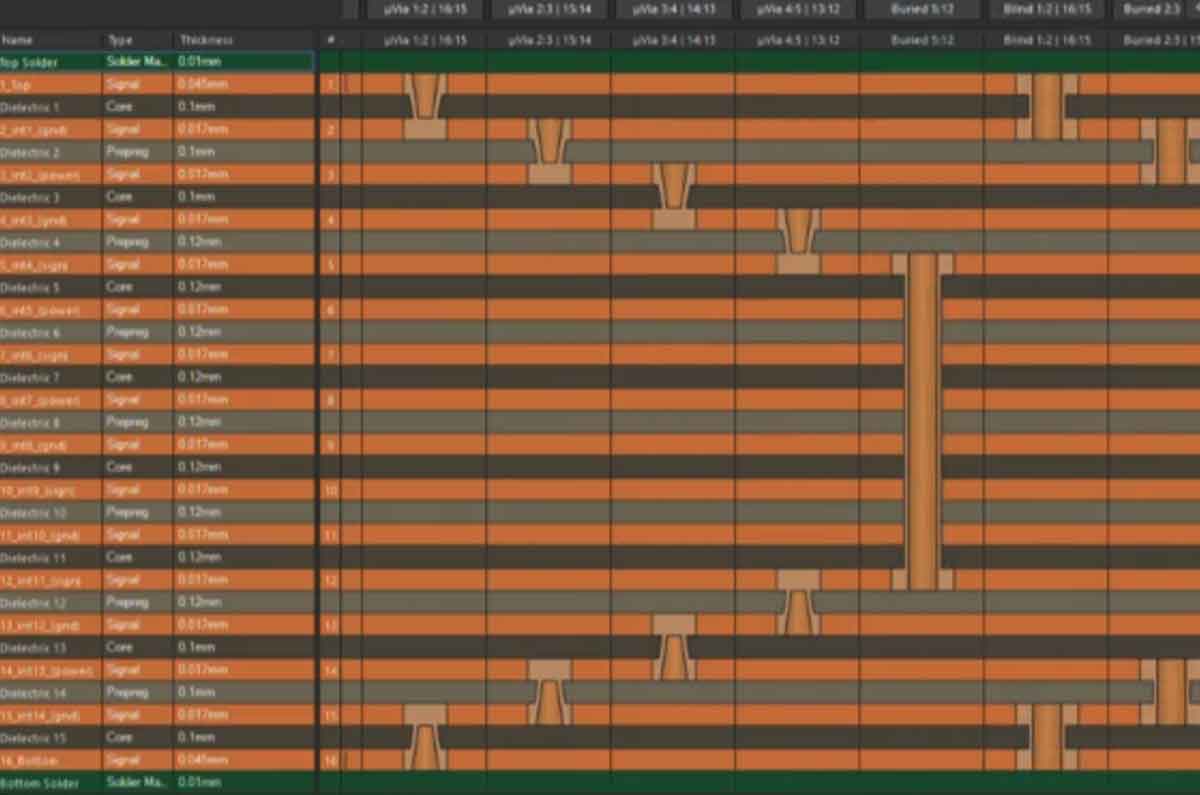

2.盲孔（Blind  Via）制作：在基材和导电层之间制作盲孔，使相邻层之间可以实现电气连接。

3.埋孔（Buried  Via）制作：在基材内部制作埋孔，使基材内部不同层之间可以实现电气连接。

4.精细布线：利用高精度光刻技术，将导电图形转移到基材上，实现高密度布线。

5.层压：将多层基材叠合在一起，进行层压处理，形成多层HDI  PCB。

6.钻孔与镀通孔：在HDI  PCB上制作通孔（Through-hole  Via），以实现不同层之间的电气连接。

7.外层处理：对PCB的外层进行表面处理，提高其耐腐蚀性和导电性能。

8.检验与测试：对PCB进行电气性能、机械性能等方面的检验和测试，确保产品质量达到预期标准。

总之，增层法制作高密度内层连接（HDI）PCB技术为电子产品带来了诸多优势，如提高性能、减小尺寸、提高散热性能和降低重量等。随着电子产品的不断更新换代，HDI技术在通信设备、计算机、消费电子产品等领域的应用将越来越广泛。在我国，HDI技术的发展也得到了政府和企业的大力支持，有望在未来几年内取得更大的突破。
