在PCB板的生产过程中，图形电镀后的蚀刻工序是至关重要的。这个复杂的工艺过程可以分为三个小环节：退模、蚀刻和退锡。

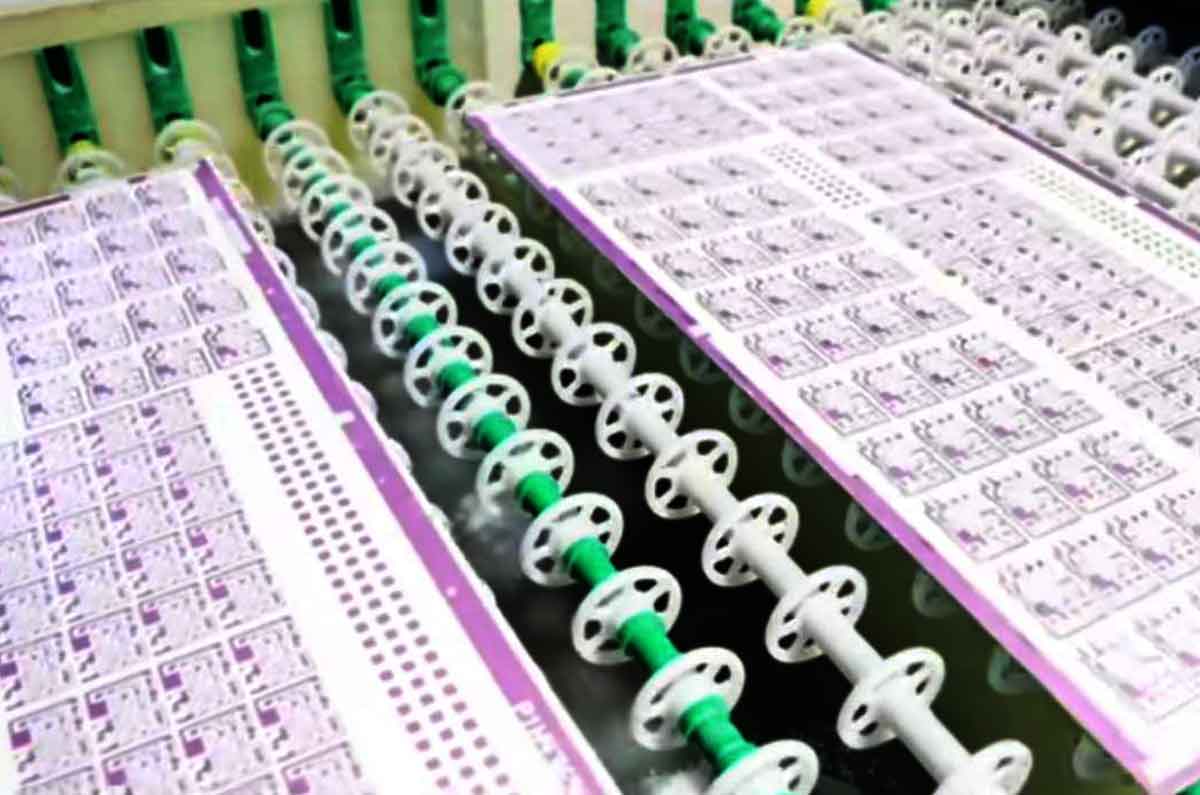

首先，退模环节开始了。在这个阶段，PCB板被送入退膜液中。退膜液是一种特殊的化学溶液，能够将曝光过的干膜去除。随着时间的推移，你会观察到板子上的干膜逐渐消失，露出了铜质线路。然而，这些铜线路并不是我们最终需要的，因为它们被锡层覆盖着。

接下来是蚀刻环节。在这个阶段，PCB板被送入蚀刻机中。蚀刻机内部装有酸性或碱性蚀刻液，这些化学药水对铜具有反应性，而不会影响锡层。在蚀刻过程中，只有裸露的铜线路被腐蚀掉，而锡层则完好无损。根据工艺要求和特点，多层板的内层和单双板的外层可以选择使用酸性或碱性蚀刻液。通常来说，内层更适合使用酸性蚀刻液，而外层则更适合使用碱性蚀刻液。

经过蚀刻后，板子上的线路只剩下锡层。为了清除这些锡层，PCB板将进入退锡环节。在这个阶段，一种特殊的化学剂被用来溶解线路上的锡层，使线路恢复到铜的本色。随着退锡过程的完成，PCB板的表面变得更加整洁，为下一道工序做好了准备。

在完成蚀刻和退锡环节后，PCB板将被送入AOI检测设备中进行质量检查。AOI检测是一种先进的自动化检测技术，它使用高清晰度的光学摄像头和图像处理系统对PCB表面进行扫描和分析。通过与预设的合格标准进行对比，AOI检测能够检测出可能存在的缺陷和问题，如线路断裂、短路、锡珠等。一旦发现缺陷或问题，AOI检测系统会立即进行修正和优化，确保每一个细节都符合严格的质量标准。

在确认PCB板的质量无误后，它们将被送往下一道工序进行进一步的处理和组装。通过关注PCB的生产过程，我们可以更好地了解其复杂的工艺和技术，并欣赏到人类智慧和科技的结合。
