PCB  IC封装基板，即印刷电路板（PCB）在集成电路（IC）封装过程中的重要作用。在IC制造流程中，芯片需要被封装在一个坚固的外壳中，以便于与其他电子元件进行连接，同时保护芯片免受外部环境干扰。因此，IC封装基板成为连接芯片与外部电路的关键桥梁。

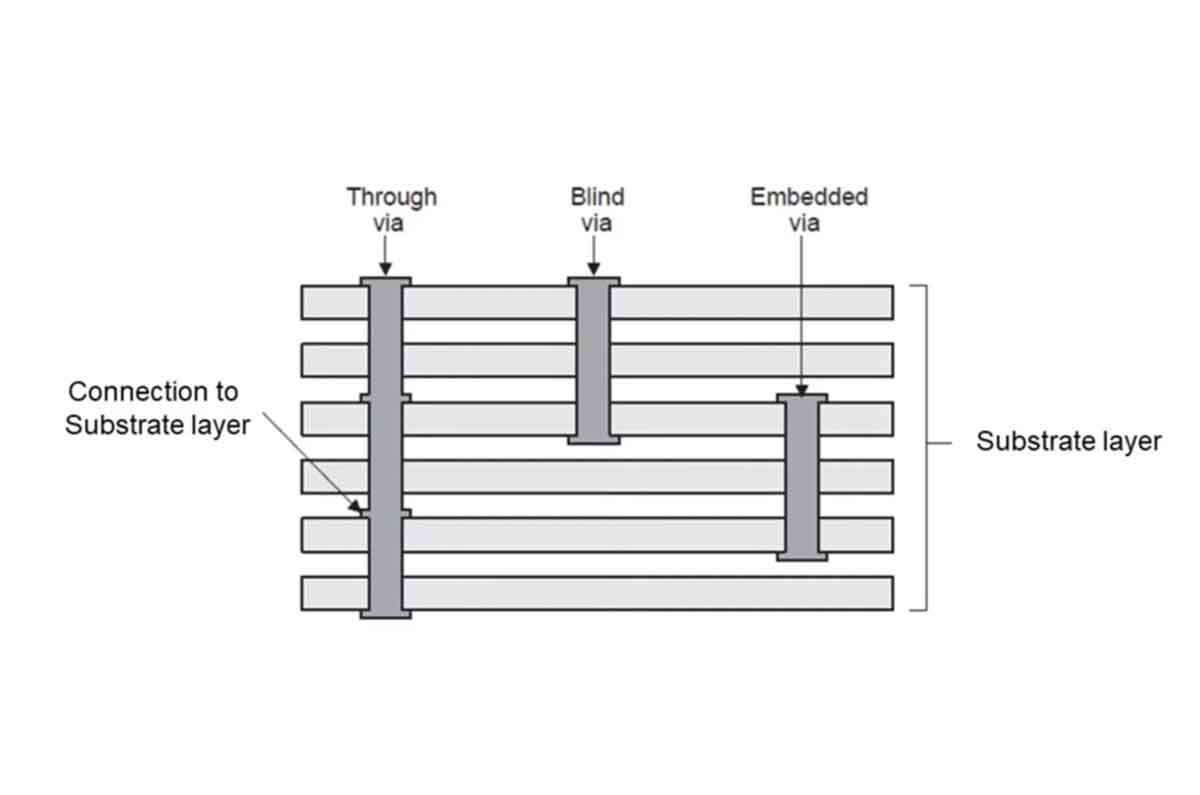

IC封装基板通常采用多层PCB板结构，这种结构具有出色的信号传输、屏蔽和降噪能力。多层PCB板包括以下几个重要层次：

1.信号层：负责传输芯片的信号和电源，确保高效的信息流通。

2.地层：提供屏蔽效果，降低电磁干扰，提高系统稳定性。

3.电源层：为芯片提供稳定的电源和接地，保证芯片正常工作。

IC封装基板的材料和工艺选择至关重要，它们直接影响到芯片的工作性能和稳定性。材料和工艺的选择主要根据IC芯片的工作频率、功耗、散热等要求进行。常见的IC封装基板材料包括FR4、CEM-1、CEM-3、CEM-10等，而常用的工艺类型包括多层PCB板、高频板、陶瓷基板等。

设计IC封装基板时，需充分考虑芯片的工作频率、功耗、散热等需求，同时兼顾封装工艺的要求。在设计过程中，电磁兼容性（EMC）分析是必不可少的环节。这有助于确保基板不会对芯片产生干扰，同时也能防止外部环境对基板造成干扰。

总之，PCB  IC封装基板在集成电路制造中扮演着至关重要的角色。它不仅需要满足芯片的工作需求，还要确保良好的电磁兼容性。通过选用合适的材料和工艺，设计出优质的IC封装基板，有助于提高芯片的性能和稳定性，从而确保整个电子系统的正常运行。
