在PCB布线时，经常会遇到板子上到处都是飞线的问题，面对成百上千、杂乱无序的走线，究竟该如何解决？其实与其布线后调整，不如先掌握一些走线技巧，提高设计效率。

PCB布线的基本要求

基本线宽、线距和净距

首先了解PCB布线的基本要求，如下：

设计的线宽线距应该考虑所选PCB生产工厂的生产工艺能力，如若设计时设置线宽线距超过合作的PCB生产厂商的制程能力，轻则需要添加不必要的生产成本，重则导致设计无法生产。

一般正常情况下线宽线距控制到6/6mil，过孔选择12mil（0.3mm），基本80%以上PCB生产厂商都能生产，生产的成本最低。

线宽线距最小控制到4/4mil，过孔选择8mil（0.2mm），基本70%以上PCB生产厂商都能生产，但是价格比第一种情况稍贵，不会贵太多。

线宽线距最小控制到3.5/3.5mil，过孔选择8mil（0.2mm），这时候有部分PCB生产厂商生产不了，价格会更贵一点。

线宽线距最小控制到2/2mil，过孔选择4mil(0.1mm)，此时一般是HDI盲埋孔设计，需要打激光过孔），这时候大部分pcb生产厂商生产不了，价格是最贵的。这里的线宽线距设置规则的时候指线到孔、线到线、线到焊盘、线到过孔、孔到盘等元素之间的大小。

设置规则考虑设计文件中的设计瓶颈处。如有1mm的BGA芯片，管脚深度较浅的，两行管脚之间只需要走一根信号线，可设置6/6mil，管脚深度较深，两行管脚之间需要走2根信号线，则设置为4/4mil；有0.65mm的BGA芯片，一般设置为4/4mil；有0.5mm的BGA芯片，一般线宽线距最小须设置为3.5/3.5mil；有0.4mm的BGA芯片，一般需要做HDI设计。一般对于设计瓶颈处，可设置区域规则（设置方法见文章尾部），局部线宽线距设置小点，PCB其他地方规则设置大一些，以便生产，提高生产出来PCB合格率。

设置规则考虑设计文件中的设计瓶颈处。如有1mm的BGA芯片，管脚深度较浅的，两行管脚之间只需要走一根信号线，可设置6/6mil，管脚深度较深，两行管脚之间需要走2根信号线，则设置为4/4mil；有0.65mm的BGA芯片，一般设置为4/4mil；有0.5mm的BGA芯片，一般线宽线距最小须设置为3.5/3.5mil；有0.4mm的BGA芯片，一般需要做HDI设计。一般对于设计瓶颈处，可设置区域规则（设置方法见文章尾部），局部线宽线距设置小点，PCB其他地方规则设置大一些，以便生产，提高生产出来PCB合格率。

根据PCB设计的密度来进行设置，密度较小，板子较松，可设置线宽线距大一点，反之，亦然。常规可按以下阶梯设置：

8/8mil，过孔选择12mil（0.3mm）。

6/6mil，过孔选择12mil（0.3mm）。

4/4mil，过孔选择8mil（0.2mm）。

3.5/3.5mil，过孔选择8mil（0.2mm）。

3.5/3.5mil，过孔选择4mil（0.1mm），激光打孔）。

2/2mil，过孔选择4mil（0.1mm，激光打孔）。

常见总线和信号线基本要求

USB布线规则。要求USB信号差分走线，线宽10mil，线距6mil，地线和信号线距6mil。

HDMI布线规则。要求HDMI信号差分走线，线宽10mil，线距6mil，每两组HDMI差分信号对的间距超过20mil。

LVDS布线规则。要求LVDS信号差分走线，线宽7mil，线距6mil，目的是控制HDMI的差分信号对阻抗为100+-15%欧姆。

DDR布线规则。DDR1走线要求信号尽量不走过孔，信号线等宽，线与线等距，走线必须满足2W原则，以减少信号间的串扰，对DDR2及以上的高速器件，还要求高频数据走线等长，以保证信号的阻抗匹配。

PCB布线应遵循的基本规则

控制走线的方向

在PCB布线时，避免将不同的信号在相邻层形成同一方向，相邻层的走线应成正交结构，以免减少不必要的层间窜扰。当PCB布线受到结构限制难以避免出现平行布线，特别是在信号速率较高时，应考虑用地面层隔离各布线层，用地线隔离各信号线。相邻层的走线方向如下：

检查走线的开环和闭环

为了避免布线产生的天线效应，减少不必要的干扰辐射和接收，一般不允许出现一端浮空的布线形式，如下：

控制走线的长度

在PCB布线时，应使走线长度尽可能短，减少由走线长度带来的干扰问题。当某些系统对时序要求严格时，需对PCB的走线长度进行调整，以满足信号在接收端同步。即找出最长的走线，与其他走线调整到等长；或将控制两个器件之间的走线延迟为某一特定值。

走线长度的调整通常采用蛇形走线技巧。

控制走线分支的长度

在PCB走线时，尽量控制走线分支的长度，使分支长度尽量短。如下：

避免直角走线

在PCB布线时，走线拐弯是不可避免的。当走线出现直角拐角时，会产生额外的寄生电容和寄生电感，因此走线应尽量避免设计成锐角和直角形式。如下：

设计接地保护走线

在模拟电路的PCB设计中，保护走线被广泛使用。例如，在一个没有完整的地平面的两层板中，如果在一个敏感的音频输入电路的走线两边并行走一对接地的走线，串扰可以减少一个数量级。如下实例：

防止走线谐振

在PCB布线时，布线长度不得与其波长成整数倍关系，以免产生谐振现象。如下：

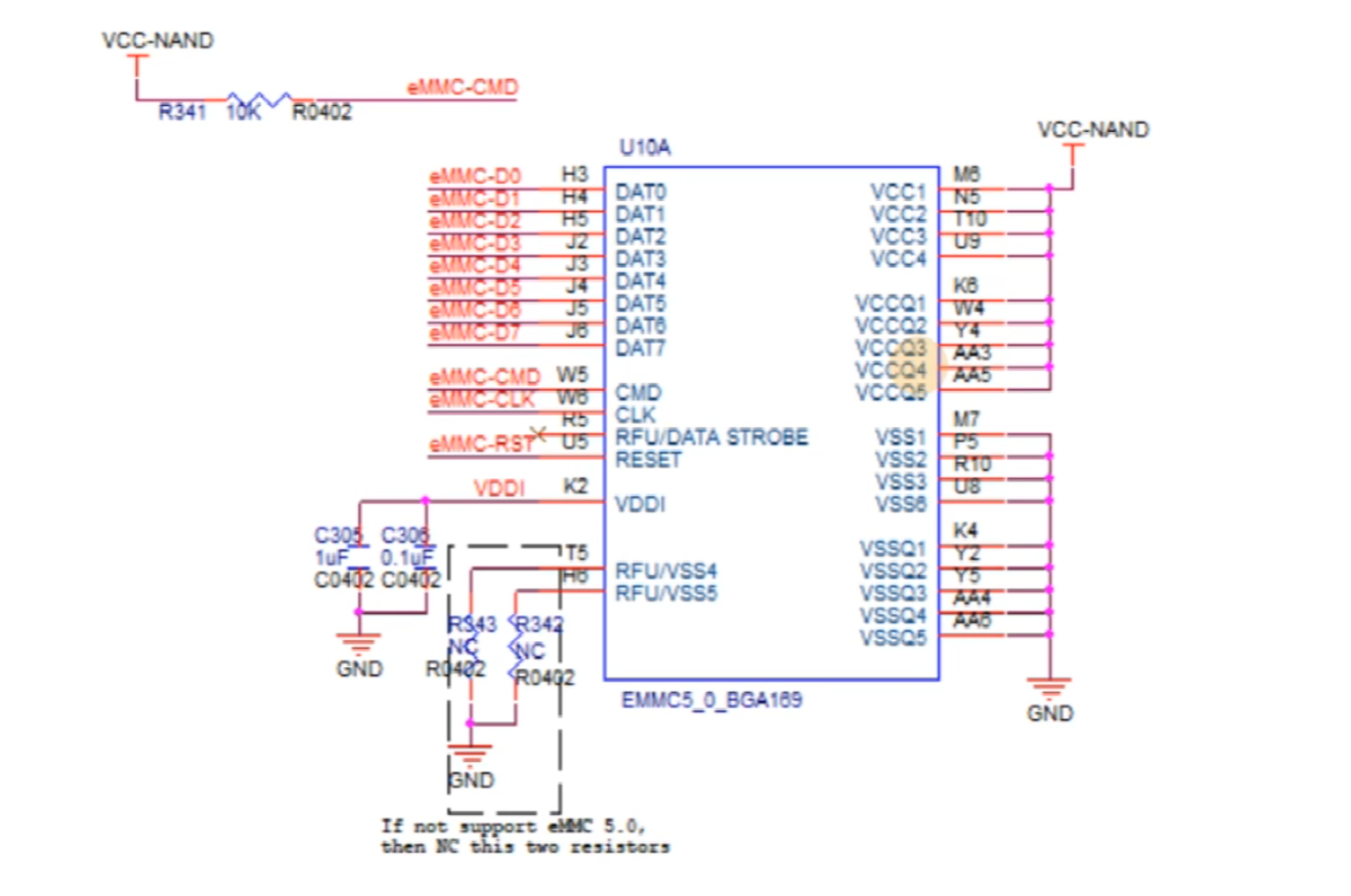

以上就是PCB布线的基本规则及一些技巧，若无法避免遇到飞线情况，个人建议，如果是手动布线，最好能看懂原理，根据原理先大致布局，分块布线，最后整合在一起。
